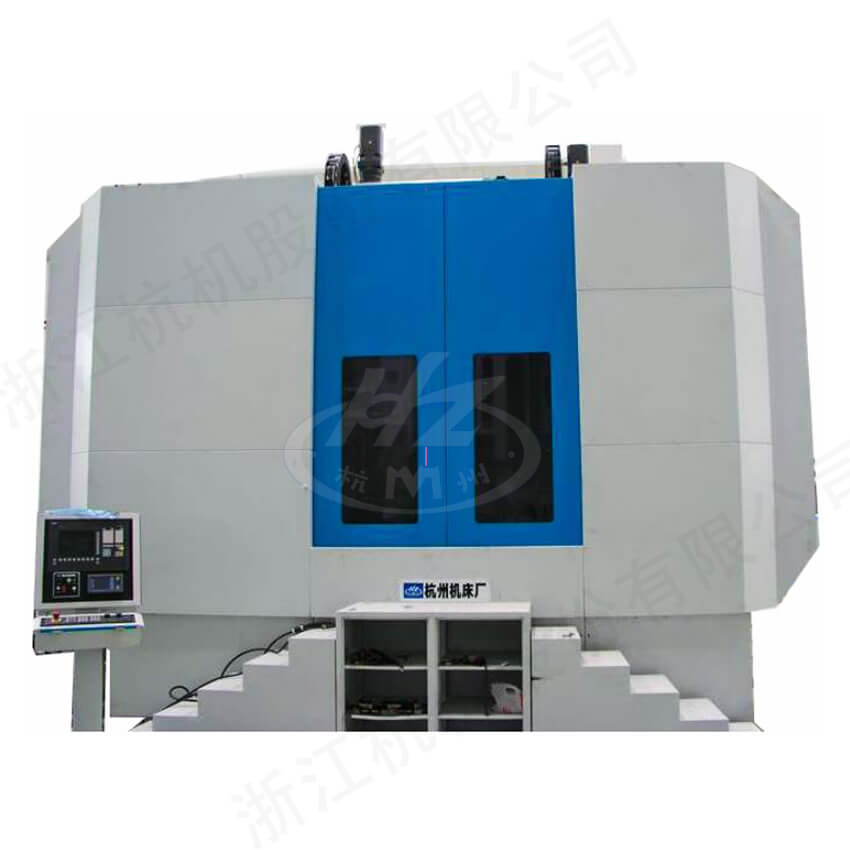

高精度数控立轴复合磨床系列
，是我公司凭证市场与用户的需要开发的机床系列
，适合机械制造及装备业中大型主关零件的内、外圆柱、圆锥、滚道及端面的大批量、多品种、多规格的精加工磨削
，抵达较高的尺寸精度和几何精度。

适合轴承类、齿轮类、套筒类零件的高精度磨削加工
，可在一次装夹工件中完成工件内圆、外圆以及端面的高精度磨削加工
，可通过锥度磨削装置或数控联动实现砂轮的锥形修整和圆锥磨削
；也可通过砂轮的成形修整
，实现内外圆的成形磨削
，如轴承环的滚道磨削。

■ 本磨床接纳双立柱、双磨头（或单磨头）、拖板移动、立柱圆台龙门式结构型式
，整机钢性好
，开顶式关闭式结构。

■ 事情台位于床身的前上部
，事情台作回转运动。静压事情台的主轴轴向、径向所有接纳静压手艺
，同时在事情台外围有静压导轨
，确保事情台在负载情形下的高刚度
，具有运动精度高
，事情平稳无爬行
，承载能力高
，刚性好
，抗振性强等优点。事情台驱动接纳变频电机或伺服电机驱动
；也可接纳直驱手艺
，实现分度功效
，定位精度±5″
，重复定位精度±2.5″。

■ 立柱位于床死后方
，立柱上方装置横架
，横梁上有两拖板
，拖板上划分装置左、右磨头。左拖板可选牢靠式笔直磨架
，磨头在笔直磨架上只做笔直运动
；也可选磨架旋转拖板
，磨头可装置在旋转磨架上通过交流伺服电机经蜗轮蜗杆副械速后作回转运动
，可实现±25＂角度内的无级角度转动
，并通过HEIDENHAIN圆光栅举行全闭环控制
，成为锥度磨削装置。

■ 本磨床磨头形式有立式磨头、卧式磨头以及万能磨头。万能磨头可做旋转
，最大回转角度为0°~90°
；最小分度角度为2.5°
，通详尽密端齿盘定位。磨头的结构具有自主知识产权
，接纳瑞士STUDER细密外圆磨床
，瑞士DIXI细密坐标镗及MGKF1600/4高精度数控立轴复合磨床对磨床主轴零件进有细密加工
，井有专业技师举行细密装配及调试机床
，磨头砂轮轴均接纳入口细密主轴轴承。同时也可设置入口、国产高频细密电主轴
，电主轴可配有水冷却温控制装置、气封装置、换刀装置、在线动平衡装置等。

■ 机床数控系统接纳SIEMENS或FANUC交流伺服数控系统
；沧疃嗫刂浦崾恢幔裳」πВ
，划分为左磨头的笔直进给、横向进给、拖板旋转分度运动
；右磨头的笔直选给、横向进给运动、磨头旋转分度运动
；丈量系统的笔直运动
；左磨头、右磨头驱动
；事情台回转
；修整器驱动
；各直线进给轴均可接纳HEIDENHAIN光栅尺来举行全闭环控制（可选功效）。

■ 砂轮修整配备三类修整器：金刚石碟片修整器、金刚笔修整器 、金刚石成型滚轮修整器
；彩虑樘ǖ牧讲嗫筛髯爸靡桓錾奥中拚
，以针对性的对磨头举行特定需求的修整
，并镌汰砂轮修整时磨头的行程
，以提高事情效率。
