专用磨床

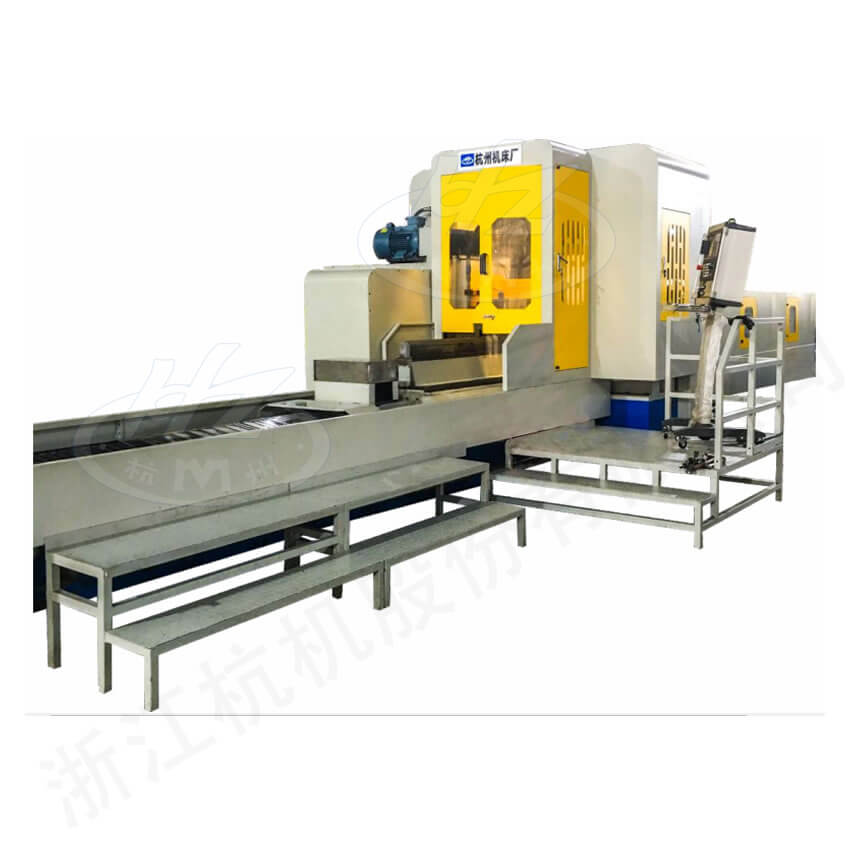

HZ-090CNC系列机床为数控直线导轨专用磨床,针对通俗直线导轨及滚柱直线导轨产品的细密磨削加工而设计制造,接纳多磨头组合、多向切入式成形磨削要领对直线导轨举行磨削加工,可以磨削15-65mm规格的细密直线导轨。
■ 本机床接纳龙门式结构结构,由双立柱、横梁及床身组成一个关闭的刚性框架结构;
■ 床身事情台接纳“双V”型导轨,事情台导轨为贴塑导轨,床身导轨接纳大油量润滑,润
滑油箱配有温控装置;
■ 各磨头均接纳高精度成对角接触轴承,套筒式结构;
■ 横梁牢靠不作升降,机床两个立式磨头装置在横梁的前侧;卧式磨头位于立式磨头前侧;
■ 两立式磨头接纳统一金刚石滚轮修整器依次修整,可以包管两侧面滚道尺寸的一致性;
■ 机床具备台面自动洗濯﹑工件自动校直和辅助换砂轮等功效;
■ 机床的控制系统:西门子828D,配有海德汉光栅,实现全闭环控制,接纳图形化操作界
面,一键启动可以实现导轨三面高效、高精磨削。
▌机床直线运动轴及其功效:
■ Y1轴 左立式磨头横向进给;
■ Y2轴 右立式磨头横向进给;
■ W轴 卧式磨头笔直进给;
■ V轴 卧式磨头横向进给;
■ Z轴 立式磨头修整金刚滚轮笔直进给;
■ X向 事情台往复进给;
■ SP 三个主轴恒线速运动
以上Y1、Y2、W、Z轴为交流伺服全闭环数控轴,X向为液压驱动加装磁栅,实现全闭环控制。
型号: | HZ-090CNC | |||
---|---|---|---|---|
磨削导轨长度 | mm | 4000 | ||
磨削导轨宽度 | mm | 15~65 | ||
事情台 | 事情台速率 | m/min | 5~35 | |
立式磨头 | 功率 | kW | 22/30 | |
转速 | r/min | 2000 | ||
最大砂轮规格 | mm | 500×(22~65)×Φ203 | ||
卧式磨头 | 功率 | kW | 11 | |
转速 | r/min | 1500 | ||
最大砂轮规格 | mm | 400×(40~65)×Φ127 | ||
修整器 | 立式磨头修整器 | 功率 | kW | 1.6 |
转速 | r/min | 3000 | ||
卧式磨头修整器 | 金刚笔/滚轮 | |||
导轨精度 | 滚道对基面的平行度 | mm | 0.005/4000 | |
滚道等宽 | mm | 0.003/4000 | ||
两侧滚道等高 | mm | 0.003 | ||
批量一致性 | mm | 0.004 | ||
外貌粗糙度 | μm | Ra0.4 |
