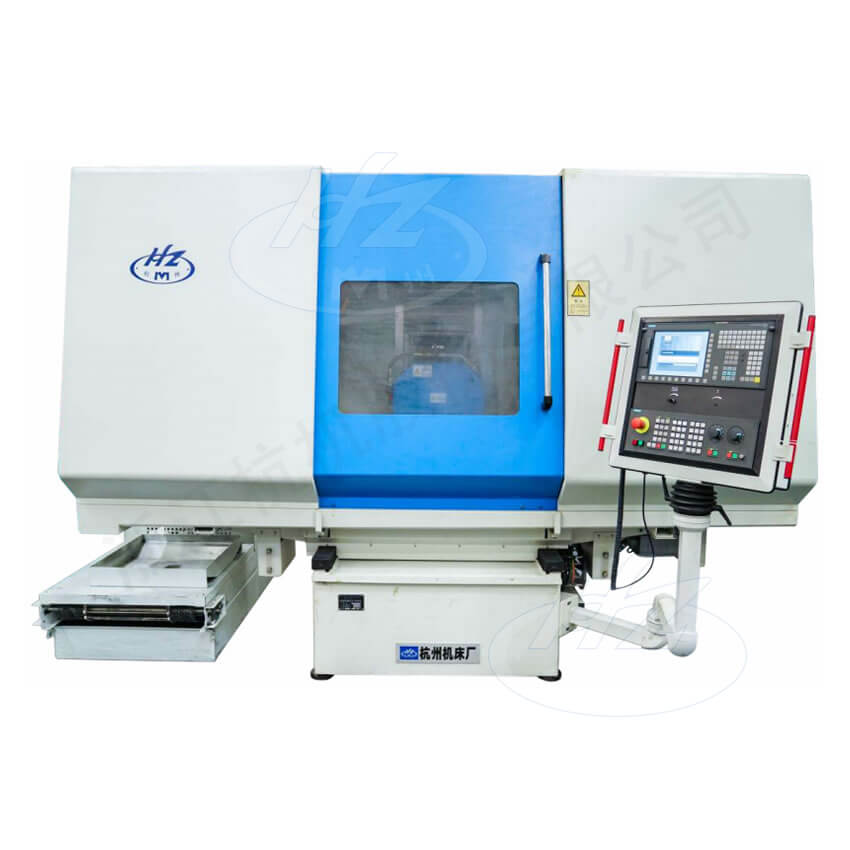

细密型卧轴矩台平面磨床
PSG、PPG系列产品是公司近年来开发的数控细密平面及成形磨床 。
PPG系列产品主要是面向零件的细密成形磨削 ？墒视糜谙该苣＞摺⑵盗慵、压缩机等型面磨削加工 。PPG48接纳十字拖板移动式结构结构 ；主轴接纳高刚性转动轴承结构 ；事情台纵向接纳伺服电机通过同步带发动滚珠丝杠运动方法 ，事情台导轨接纳双V 结构并增添耐磨质料 ；拖板横向运动和磨头笔直运动均接纳了伺服电机+ 滚珠丝杠+ 线轨的结构方法 ；数控系统接纳西门子828D 和10.4 寸彩色液晶显示屏 ；标配笔直轴光栅和电永磁吸盘 ；凭证加工需求 ，可选装置金刚笔修整器、金刚石碟片修整器或金刚石成形滚轮修整器 。

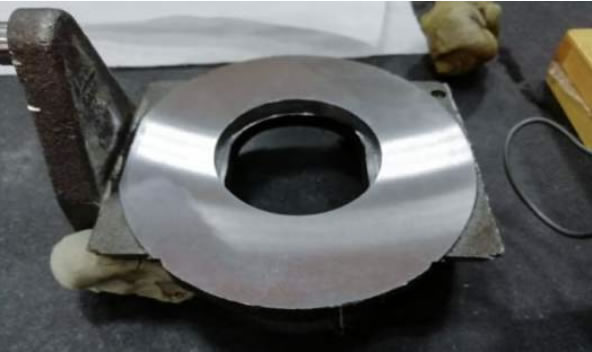

PSG48船舶行业斜盘工件

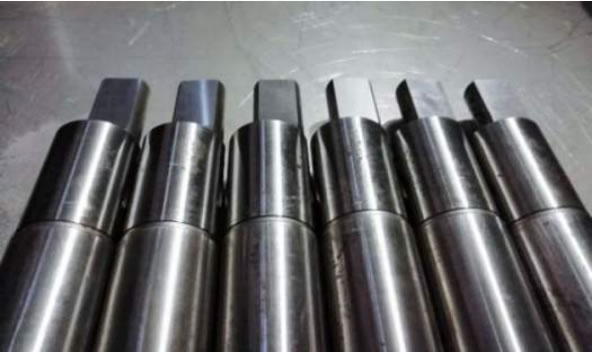

PPG48压缩机行业偏心轴工件
| 型号： | PSG48 | PPG48 | PSG510 | ||
|---|---|---|---|---|---|
| 事情台平面尺寸（宽×长） | mm | 400×875 | 500×1100 | ||
| 电磁吸盘（宽×长） | mm | 400×800 | 500×1000 | ||
| 事情台承重（包括吸盘） | kg | 600 | 1000 | ||
| 事情台左右最大行程 | mm | 1100 | 1400 | ||
| 主轴中心到事情台最大距离 | mm | 600 | 800 | ||
事情台 （X 轴） | 驱动方法 | 液压比例自动 | 滚珠丝杠+伺服 | 液压比例自动 | |
| 驱动速率 | m/min | 30 | 20 | 25 | |
| 最小进给量 | mm | / | 0.001 | / | |
拖板 （Z轴） | 最大行程 | mm | 410 | 550 | |
| 驱动速率 | mm/min | 0-2000 | |||
| 最小进给量 | mm | 0.001 | |||
磨头 （上下） | 轴承结构 | 静压主轴 | 转动轴承 | 转动轴承 | |
| 最大行程 | mm | 450 | 560 | ||
| 驱动速率 | mm/min | 0-2000 | |||
| 最小进给量 | mm | 0.001 | |||
| 主轴功率 | kW | 7.5 | 11 | ||
| 主轴转速 | rpm | 1500 | |||
| 砂轮尺寸 | mm | Φ400×40×Φ127 | |||
| 事情精度 | 对基面的平行度 | mm | 300：0.003 | ||
| 外貌粗糙度 | μm | 0.16 | 0.32 | 0.16 | |
| 机床重量 | 净重（约） | kg | 5500 | 6500 | |
| 机床尺寸（长×宽×高） | mm | 3900x3000x2600 | 4800x3600x2800 | ||
