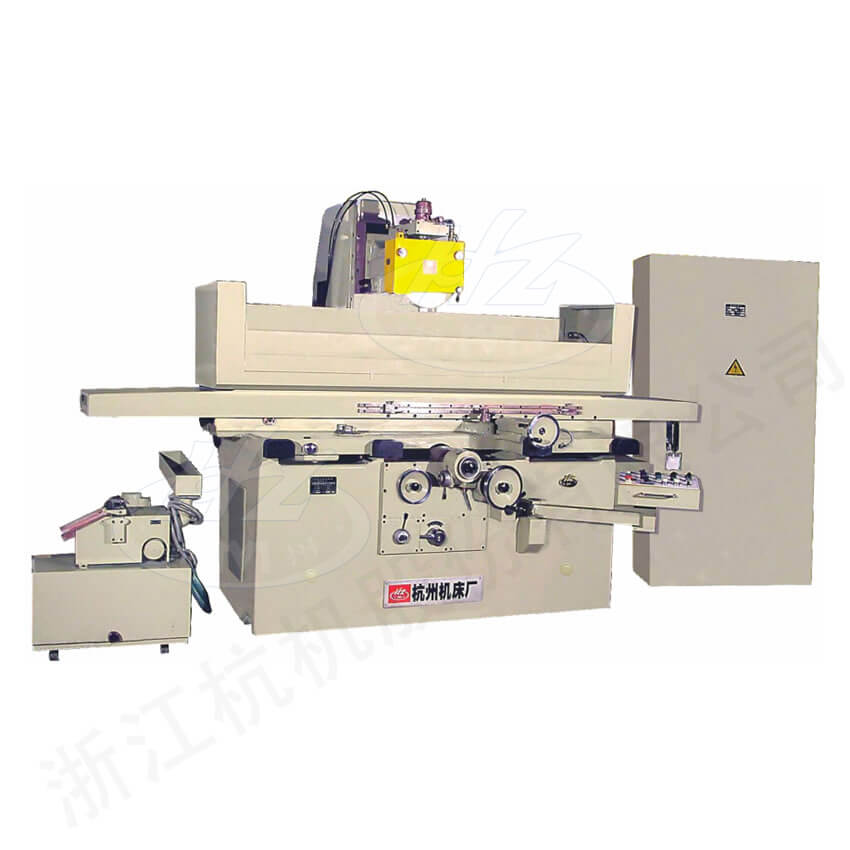

细密型卧轴矩台平面磨床
本高精度卧轴矩台平面磨床主要用于细密磨削 ，磨削精度和光洁度都很高 。操作利便 ， 笔直有微量进给 。适用于加工种种零件和刀模具 。特殊适用于磨削高精度、高光洁度的零件 或工具 ，并具有较高的磨削效率 。
| 随机附件 | |||
|---|---|---|---|
| 电磁吸盘（320×1000mm） | 1块 | 砂轮修整器（不附金刚钻） | 1套 |
| 砂轮平衡心轴 | 1副 | 砂轮卡盘连砂轮 | 2副 |
| 机床垫铁 | 6套 | 砂轮平衡架 | 1件 |
| 退磁器TC-1 | 1套 | 机床调解垫铁 | 1套 |
■ 本高精度卧轴矩台平面磨床接纳十字事情台的结构形式 ，立柱和磨头的结构紧凑 ，笔直进给迅速度高 。
■ 事情台横向进给接纳滚柱导轨 ，由交流变频电机控制无级调速 ，可获得细腻的断续和一连进给 ，因此可举行高光洁度磨削 。
■ 事情台纵向运动接纳叶片式可逆变量泵和闭式液压系统 ，运动和换向平稳 ，噪音小 ，油池温升低 。
■ 磨头接纳小孔节约静压轴承 ，具有较高的刚度和回转精度 。
| 型号： | MG7132 | |||
|---|---|---|---|---|
| 事情台 | 事情台面尺寸（宽×长） | mm | 320×1000 | |
| 最大磨削尺寸（宽×长×高） | mm | 320×1000×400 | ||
| 事情台纵向行程（最大） | mm | 1100 | ||
| 事情台纵向移动速率（无级） | m/min | 3-25 | ||
| 事情台拖板横向行程（最大） | mm | 350 | ||
| 事情台横向自动进给 | 一连（无级调速） | mm/min | 10-1500 | |
| 断续（无级调速） | mm | 0.1-10mm/纵向单行程 | ||
| 纵向手轮每转移动量 | mm | 7 | ||
| 拖板横向刻度盘每转移动量 | mm | 4 | ||
| 刻度盘每格移动量 | mm | 0.1 | ||
| 微动把手每转移动量 | mm | 0.05 | ||
| 微动把手每格移动量 | mm | 0.002 | ||
| 事情台承载量 | kg | 329 | ||
| 事情台T型槽（槽数×宽度） | mm | 3×18 | ||
| 磨头 | 砂轮轴中心至事情台距离（最大） | mm | 550 | |
| 磨头快速升降速率 | mm/min | 170 | ||
| 砂轮轴转速 | r/min | 1500 | ||
| 笔直手轮每转移动量 | mm | 1 | ||
| 刻度盘每格移动量 | mm | 0.01 | ||
| 点动笔直微量进给每次 | mm | 0.001/0.002 | ||
| 砂轮尺寸（外径×宽×内径） | mm | Φ300×32×Φ75 | ||
| 电机功率 | 电机总功率 | kW | 8.5 | |
| 磨头电机功率 | kW | 5.5 | ||
| 事情精度 | 加工外貌对基面的平行度 | mm | 300:0.002 | |
| 外貌粗糙度 | μm | Ra0.08 | ||
| 机床重量 | 净重（约） | kg | 4500 | |
| 毛重（约） | kg | 6000 | ||
| 形状尺寸（长×宽×高） | mm | 3285×1595×2035 | ||
| 包装箱尺寸（长×宽×高） | mm | 3870×1950×2400 | ||
