机床主要适用于包装机械和纸箱制造、修理行业中瓦楞辊齿形磨削，亦可用于其它窄长零件的齿型外貌磨削；灿τ昧伺趟慊厥忠蘸统尚文ハ鞯墓ひ，手艺先进，操作轻盈。

现在公司生产的数控瓦楞辊磨床有两种结构形式：

卧轴矩台磨头移动式结构：MK8850系列

卧轴矩台龙门式结构：MK8980系列

卧轴矩台磨头移动式结构，接纳西门子四轴数控系统，能对机床的四个轴，即X轴：事情台纵向进给运动；Y轴：磨头笔直进给运动；V轴：金刚滚轮修整器笔直进给运动；A轴：工件回转分度运动举行单独控制或三直线轴的恣意二轴联动控制，能自动完成工件磨削、砂轮修整及赔偿的事情循环。

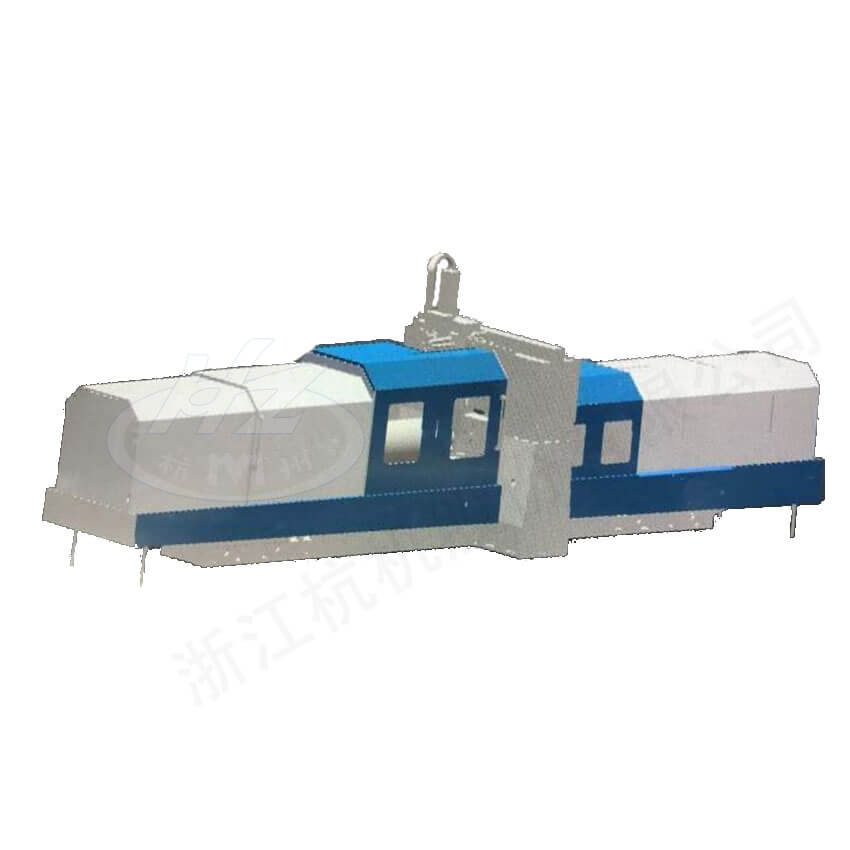

卧轴矩台龙门式结构，由双立柱、横梁及床身组成一个关闭的刚性框架结构。接纳西门子五轴数控系统，能对机床的四个直线轴和一个回转轴，即X轴：事情台左右纵向移动；Y轴：磨头笔直进给运动；Z轴：磨头横向进给运动；V轴：金刚滚轮修整器笔直运动；A轴：瓦楞辊的分度回转轴，举行单独控制或四直线轴的恣意二轴联动控制，完成自动磨削循环，其中笔直进给均轴接纳HEIDENHAIN光栅尺,实现全闭环控制。

机床 操作利便，具有磨削成形精度高，型面质量好，磨削效率高等特点，实现了机电一体化。

■ 事情台纵向移动由交流伺服电机驱动，通过无间隙联轴器直接发动滚珠丝杠副的运动来实现。纵向导轨为聚四氟乙烯耐磨滑动导轨。

■ 磨头笔直进给由交流伺服电机驱动，通过无间隙联轴器直接传动滚珠丝杠副来实现拖板及磨头沿立柱直线转动导轨作上下笔直运动。接纳电机顶置式丝杠悬挂式结构，包管笔直进刀精度。

■ 顶置式金刚滚轮修整器的笔直运动由交流伺服电机驱动细密滚珠丝杠而实现，接纳转动导轨形式，确保笔直运动精度。

■ 磨头主轴由变频电机直接驱动，变频器控制变频电机，以包管砂轮以最佳恒线速率举行对工件的磨削。

■ 事情台上装有细密的CNC分度装置，用于瓦楞辊零件多槽磨削加工时的自动分度、准确定位。

■ X、Y轴的联动实现高精度中凸磨削。

■ 高压冷却及全关闭有用防护有利于切削效率的提高。

■ 系统具有自诊断功效，通过显示器显示种种故障报警和输入输出状态。
