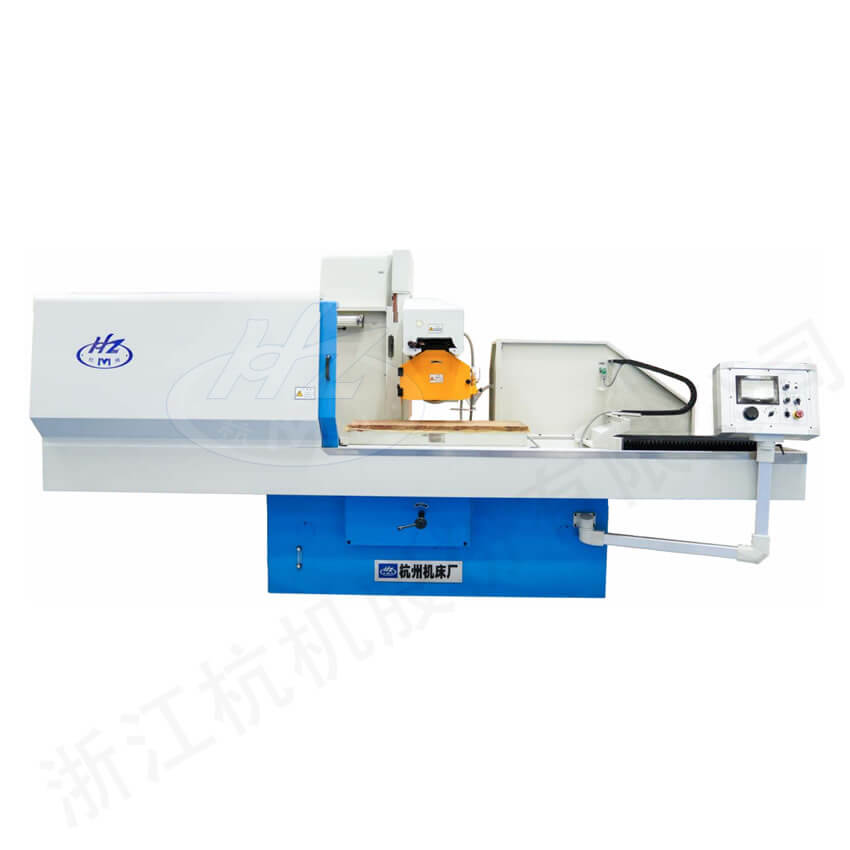

通俗精度卧轴矩台平面磨床
M7130/2CK M7132H/2CK M7140H/2CK HZ-034/2CK1 M7140×16/2CK HZ-033/2CK2 HZ-033/2CK3 HZ-033/2CK4 HZ-500/2CK HZ-630/2CK HZ-800/2CK
本机床主要是以砂轮周边磨削工件的水平平面，也可用砂轮的侧面磨削工件凸缘的笔直侧面，能加工钢、铸铁和有色金属制成的零件，磨削时工件可直接牢靠在事情台面上或吸牢在电磁吸盘上加工或由其他夹具夹持举行磨削，使用规模广，适用于种种机械加工工厂、量具厂、汽车、模具等行业的零件磨削加工 。
■ 本系列机床是在通用机床的机型上升级的两轴程控卧轴矩台平面磨床，适合加工大批量工件 。
■ 产品笼罩30S、50、60系列和HZ-800等所有磨头移动系列平面磨床 。产品程控化升级后具备可视化自动操作功效，提高了操作的便捷性，机床具备自动磨削功效，可实现一人多机操作，大幅度降低操作者的劳动强度 。
■ 该机床接纳磨头移动式结构形式，由床身、事情台、立柱、拖板及磨头组成 。事情台在床身上作往复运动，磨头在拖板上作横向运动，拖板连同磨头在立柱上作笔直运动 。
■ 事情台往复运动由液压驱动，运动速率无级调速 。
■ 本机床为两轴程控机床，磨头横向进给运动和笔直进给运动均由伺服电机驱动 。磨头砂轮主轴的旋转运动由交流电机驱动 。
■ 该系列机床一米机型标配为半关闭罩壳，事情台长度一米以上机型标配为浅易罩壳，均可选配半关闭及全关闭磨头罩壳 。
■ 接纳浅易图形化人机界面，操作功效轻盈，搭配高质量、高效率先进的LCD 触摸式荧屏 。
■ 操作模式与功效：设定工件零位——设定磨削总量——粗磨削每次进给量——精磨削每次进给量——精磨削次数——光磨削次数一磨削竣事后砂循环到工件零位，设计有事情台左、右进给、内外进给以及单、双进给模式，利便操作者选择 。
| 型号： | M7130/2CK | M7132H/2CK | M7140H/2CK | ||
|---|---|---|---|---|---|
| 事情台 | 事情台面尺寸（宽×长） | mm | 300×1000 | 320×1000 | 400×1000 |
| 最大磨削尺寸（宽×长×高） | mm | 300×1000×400 | 320×1000×400 | 400×1000×400 | |
| 事情台纵向行程（最大） | m/min | 1100 | |||
| 事情台速率（无级） | mm | 3-25 | |||
| 事情台T型槽（槽数×宽度） | mm | 3×18 | |||
| 事情台承载重量（含电磁吸盘） | kg | 468 | 499 | 624 | |
| 磨头 | 砂轮轴中心至事情台距离（最大） | mm | 575 | ||
| 磨头笔直最小进给量 | mm | 0.005 | |||
| 笔直最大无邪速率 | m/min | 400 | |||
| 磨头横向最小进给量 | mm | 0.025 | |||
| 横向进给速率 | m/min | 0.5~3 | |||
| 砂轮轴转速 | r/min | 1440 | |||
| 砂轮尺寸（外径×宽×内径） | mm | Φ350×40×Φ127 | |||
| 电机功率 | 电机总功率（约） | kW | 8 | 9 | 9 |
| 磨头电机功率 | kW | 4.5 | 5.5 | 5.5 | |
| 笔直伺服电机功率 | kW | 1.5 | |||
| 横向伺服电机功率 | kW | 1.2 | |||
| 事情精度 | 加工外貌对基面的平行度 | mm | 300：0.008 | 300：0.005 | 300：0.005 |
| 外貌粗糙度 | μm | Ra0.63 | |||
机床重量 （半关闭防护） | 净重(约） | kg | 4200 | 4200 | 4200 |
| 毛重(约） | kg | 5000 | 5000 | 5000 | |
| 形状尺寸（长×宽×高） | mm | 4000x2200x2300 | 4000x2200x2300 | 4000x2200x2300 | |
| 包装箱尺寸（长×宽×高） | mm | 4250x2320x2600 | 4250x2320x2600 | 4250x2320x2600 | |
| 型号： | HZ-034/2CK1 | M7140×16/2CK | ||
|---|---|---|---|---|
| 事情台 | 事情台面尺寸（宽×长） | mm | 320×1600 | 400×1600 |
| 最大磨削尺寸（宽×长×高） | mm | 300×1600×400 | 400×1600×400 | |
| 事情台纵向行程（最大） | m/min | 1650 | 1650 | |
| 事情台速率（无级） | mm | 3-23 | 3-23 | |
| 事情台T型槽（槽数×宽度） | mm | 3×18 | ||
| 事情台承载重量（含电磁吸盘） | kg | 800 | 998 | |
| 磨头 | 砂轮轴中心至事情台距离（最大） | mm | 575 | |
| 磨头笔直最小进给量 | mm | 0.005 | ||
| 笔直最大无邪速率 | m/min | 400 | ||
| 磨头横向最小进给量 | mm | 0.025 | ||
| 横向进给速率 | m/min | 0.5~3 | ||
| 砂轮轴转速 | r/min | 1440 | ||
| 砂轮尺寸（外径×宽×内径） | mm | Φ350×40×Φ127 | ||
| 电机功率 | 电机总功率（约） | kW | 8 | 9 |
| 磨头电机功率 | kW | 4.5 | 5.5 | |
| 笔直伺服电机功率 | kW | 1.5 | ||
| 横向伺服电机功率 | kW | 1.2 | ||
| 事情精度 | 加工外貌对基面的平行度 | mm | 300：0.008 | 300：0.005 |
| 外貌粗糙度 | μm | Ra0.63 | ||
机床重量 （半关闭防护） | 净重(约） | kg | 5000 | 5100 |
| 毛重(约） | kg | 6000 | 6000 | |
| 形状尺寸（长×宽×高） | mm | 4150×1673×2035 | 4150×1673×2035 | |
| 包装箱尺寸（长×宽×高） | mm | 4500×1700×2400 | 4500×1700×2400 | |
| 型号： | HZ-033/2CK2 | HZ-033/2CK3 | HZ-033/2CK4 | ||
|---|---|---|---|---|---|
| 事情台 | 事情台面尺寸（宽×长） | mm | 320×2000 | 320×2500 | 320×4000 |
| 最大磨削尺寸（宽×长×高） | mm | 320×2000×400 | 320×2500×400 | 320×4000×400 | |
| 事情台纵向行程（最大） | m/min | 2100 | 2600 | 4300 | |
| 事情台速率（无级） | mm | 3-23 | 3-25 | 3-22 | |
| 事情台T型槽（槽数×宽度） | mm | 3×18 | |||
| 事情台承载重量（含电磁吸盘） | kg | 798 | 1240 | 2000 | |
| 磨头 | 砂轮轴中心至事情台距离（最大） | mm | 575 | 575 | 600 |
| 磨头笔直最小进给量 | mm | 0.005 | |||
| 笔直最大无邪速率 | m/min | 400 | |||
| 磨头横向最小进给量 | mm | 0.025 | |||
| 横向进给速率 | m/min | 0.5~3 | |||
| 砂轮轴转速 | r/min | 1440 | |||
| 砂轮尺寸（外径×宽×内径） | mm | Φ350×40×Φ127 | Φ400×63×Φ127 | ||
| 电机功率 | 电机总功率（约） | kW | 8 | 8 | 16.7 |
| 磨头电机功率 | kW | 4.5 | 4.5 | 11 | |
| 笔直伺服电机功率 | kW | 1.5 | |||
| 横向伺服电机功率 | kW | 1.2 | |||
| 事情精度 | 加工外貌对基面的平行度 | mm | 300：0.008 | ||
| 外貌粗糙度 | μm | Ra0.63 | |||
机床重量 （半关闭防护） | 净重(约） | kg | 6500 | 7000 | 10000 |
| 毛重(约） | kg | 7000 | 7500 | 11000 | |
| 形状尺寸（长×宽×高） | mm | 4850x1673x2035 | 4850x1673x2035 | 14830x1775x2550 | |
| 包装箱尺寸（长×宽×高） | mm | 5430x1750x2400 | 7150x1750x2400 | 14830x1800x2650 | |
| 型号： | HZ-500/2CK | HZ-630/2CK | HZ-800/2CK | ||
|---|---|---|---|---|---|
| 事情台 | 事情台面尺寸（宽×长） | mm | 500×1000 | 630×1250 | 800×2000 |
| 最大磨削尺寸（宽×长×高） | mm | 500×1000×400 | 630×1250×400 | 800×2000×600 | |
| 事情台纵向行程（最大） | m/min | 1100 | 1350 | 2100 | |
| 事情台速率（无级） | mm | 3-25 | 3-27 | 5-25 | |
| 事情台T型槽（槽数×宽度） | mm | 3×18 | 3×22 | 3×22 | |
| 事情台承载重量（含电磁吸盘） | kg | 680 | 815 | 2500 | |
| 磨头 | 砂轮轴中心至事情台距离（最大） | mm | 575 | 600 | 825 |
| 磨头笔直最小进给量 | mm | 0.005 | |||
| 笔直最大无邪速率 | m/min | 400 | |||
| 磨头横向最小进给量 | mm | 0.025 | |||
| 横向进给速率 | m/min | 0.5~2.5 | |||
| 砂轮轴转速 | r/min | 1440 | |||
| 砂轮尺寸（外径×宽×内径） | mm | Φ350×50×Φ127 | Φ400×50×Φ203 | Φ450×63×Φ203 | |
| 电机功率 | 电机总功率（约） | kW | 17 | 20 | 26 |
| 磨头电机功率 | kW | 9 | 11 | ||
| 笔直伺服电机功率 | kW | 1.5 | |||
| 横向伺服电机功率 | kW | 1.2 | |||
| 事情精度 | 加工外貌对基面的平行度 | mm | 300：0.005 | 300：0.008 | 300：0.005 |
| 外貌粗糙度 | μm | Ra0.63 | |||
机床重量 （半关闭防护） | 净重(约） | kg | 4000 | 6000 | 12000 |
| 毛重(约） | kg | 4500 | 6500 | 13000 | |
| 形状尺寸（长×宽×高） | mm | 3150x1673x2245 | 3840x2007x2000 | 8050x2430x2650 | |
| 包装箱尺寸（长×宽×高） | mm | 4250x2325x2600 | 4050x2350x2300 | 8400x2750x3050 | |
