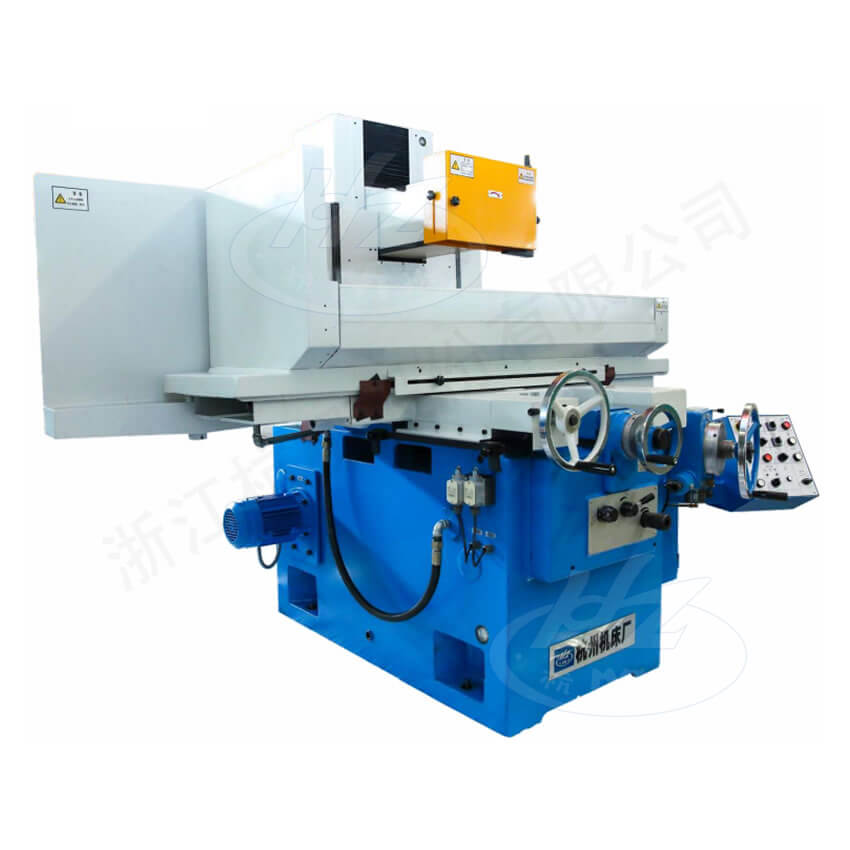

细密型卧轴矩台平面磨床
本系列平面磨床是在吸收、消化外洋先进手艺的基础上研制而成的；灿蒙奥种鼙吣ハ鞴ぜ的平面，也可用砂轮的端面磨销工件的槽和凸缘侧面。由于手艺生长和市场需求，对该系列机床举行了控制方法、磨削高度和功效设置等方面的更新；』偷男秃鸥挛狧Z-64A/CK。
| 随机附件 | |||
|---|---|---|---|
| 电磁吸盘 | 1块 | 砂轮修整器（不附金刚石砂轮刀） | 1副 |
| 砂轮平衡心轴 | 1副 | 砂轮平衡架 | 1件 |
| 砂轮卡盘连砂轮 | 2套 | 机床调解垫铁 | 1套 |
| 特殊附件（另行计价） | |||
| 液压砂轮修整器（装在磨头上的） | 1支 | 横向微进给机构 | 1套 |
■ 机床接纳十字拖板移动式。液压系统结构新颖，事情台纵向运动接纳双油缸驱动。
■ 拖板横向进给接纳油马达和滚珠丝杆付驱动，运动平稳可靠，噪声小。
■ 磨头主轴轴承接纳细密转动轴承，刚性好，磨削效率高。
■ 电气接纳集成电路，配有程序控制的自动磨削循环和笔直进给量预选机构，自动化水平高。
■ 机床结构紧凑轻盈，占地面积小，形状雅观。
| 可凭证用户需要，每个规格有四种控制方法的产品可供选择。 | ||
|---|---|---|
| HZ-64A/CK | 程控 | 操作与运动控制方法与原HZ-64控制方法相同 （笔直进给可手动，也 可程控自动，事情台纵向油缸驱动，横向油马达驱动，可一连、断续进 给）；电路上逻辑电路控制改PLC控制。 |
| 型号： | HZ-63A/CK | HZ-64A/CK | |||
|---|---|---|---|---|---|
| 事情台 | 事情台面尺寸（宽×长） | mm | 300×630 | 400×630 | |
| 最大磨削尺寸（宽×长×高） | mm | 300×630×450 | 400×630×450 | ||
| 事情台手动移动量 | 纵向 | mm | 750 | ||
| 横向 | mm | 320 | 420 | ||
| 事情台速率（无级） | m/min | 0.5-25 | |||
| 事情台T型槽数×宽度 | 3×18 | ||||
| 事情台承载量（包括吸盘） | mm | 220 | 320 | ||
| 磨头 | 砂轮轴中心至事情台距离 | mm | 625 | ||
| 纵向手轮每转事情台移动 | mm | 47 | |||
| 横向手轮每转拖板移动 | mm | 5 | |||
| 横向手轮刻度盘每格刻度值 | mm | 0.02 | |||
| 横向微动把手刻度盘每大格刻度值 | mm | 0.005 | |||
| 砂轮轴转速 | rpm | 1440 | |||
| 磨头笔直进给 | 自动 | mm | 0.002-0.03 | ||
| 手动 | mm/次 | 0.002 | |||
| 砂轮尺寸(外径×宽×内径) | mm | Φ350×32×Φ127 | Φ350×40×Φ127 | ||
| 电机功率 | 电机总功率（约） | kW | 6.17 | ||
| 磨头电机功率 | kW | 4 | |||
| 事情精度 | 加工外貌对基面的平行度 | mm | 300:0.003 | 300:0.005 | |
| 外貌粗糙度 | μm | Ra0.32 | Ra0.63 | ||
| 机床重量 | 净重 | kg | 2575 | 2760 | |
| 毛重 | kg | 3450 | 3600 | ||
| 形状尺寸（长×宽×高） | mm | 2300×1892×1860 | 2300×2000×1860 | ||
| 包装箱尺寸（长×宽×高） | mm | 2600×2150×2250 | 2600×2250×2250 | ||
